1. 取樣

1.1 斷裂強力和斷裂伸長率的取樣(GB/T 24218.3-2010 )

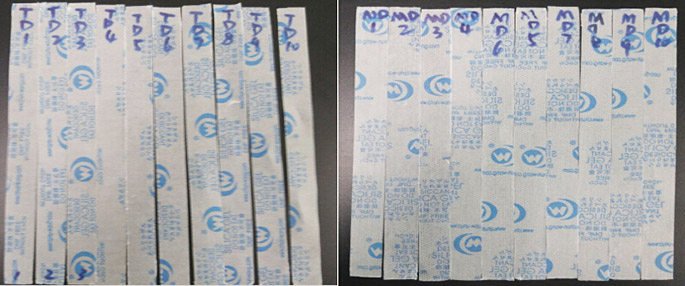

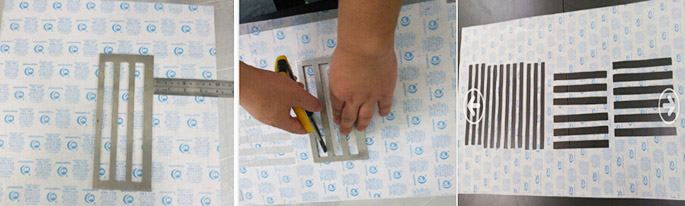

在全幅寬的硅膠干燥劑包材樣品上，分別沿樣品縱向和橫向各取10塊試樣，所裁的試樣離布邊至少100mm，均勻分布在縱向和橫向上。試樣寬度為15mm±0.1mm，長度為175 mm。

1.2封合強度的取樣(QB/T 2358-1998)

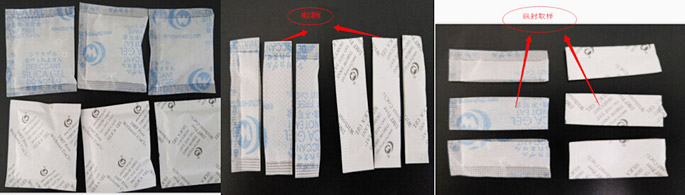

在成品硅膠干燥劑的側面、頂部和底部，與熱合部位成垂直方向上取樣，各自作為側面、頂部和底部的熱合試樣。試樣寬度為15mm±0.1mm。取試樣各5條。

2. 調濕(GB/T 6529-2008)

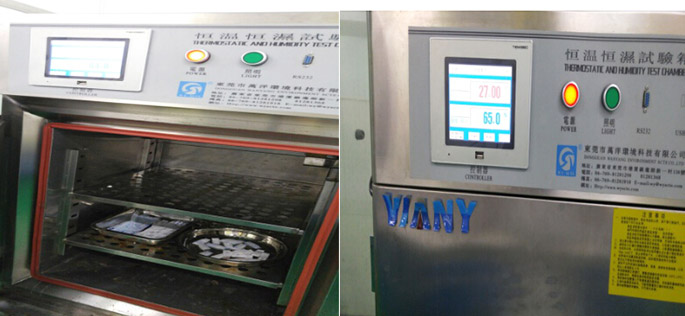

在恒溫恒濕箱設置為27℃，65%的相對濕度下放置2 h。

3. 測定

3.1 斷裂強力和斷裂伸長率的測定(GB/T 24218.3-2010 )

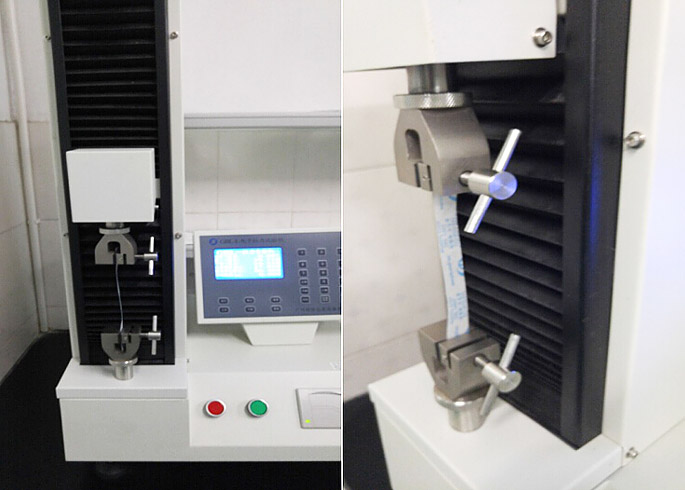

拉力測試儀，設定伸長速度為100 mm/min，標距為100mm，及包裝材料的厚度。選擇拉伸強度測試模式。按拉力測試的標準操作規程操作。剔除鉗口斷裂的試樣數據，保留5個有效數據。

3.2 封合強度的測定(QB/T 2358-1998)

拉力測試儀，設定伸長速度為100 mm/min，標距為50mm，及包裝材料的厚度。選擇封合強度測試模式。按拉力測試的標準操作規程操作。(圖省略)
