一、測試方法

1.吸潮率測試

將吸濕霸干燥劑（氯化鎂干燥劑）樣品置于特定溫濕度的恒溫恒濕箱內(nèi)進(jìn)行吸潮測試。在T=30℃、RH=80%和T=40℃、rH=90%的條件下進(jìn)行測試。

2.包材測試

將所用包材利用拉力測試儀進(jìn)行相關(guān)測試。

3.老化測試

將吸濕霸干燥劑（氯化鎂干燥劑）成品置于鼓風(fēng)烘箱內(nèi)，在T=90℃的情況下對其進(jìn)行測試。

二、測試所用儀器

1.由于恒溫恒濕箱無法模擬常溫低濕條件，故可利用一定濃度的硫酸干燥鍋內(nèi)濕度條件。(常溫低濕測試方法)

2.利用恒溫恒濕箱可以達(dá)到常規(guī)的常溫高濕、高溫高濕的測試條件。

3.利用拉力測試機(jī)可以測試包材的最大拉力、斷裂伸長率、熱封強(qiáng)度、撕裂強(qiáng)度等。

4.利用鼓風(fēng)烘箱可以測試吸濕霸干燥劑（氯化鎂干燥劑）成品是否耐高溫。

5.利用恒溫恒濕箱，將吸濕霸干燥劑（氯化鎂干燥劑）成品置于恒溫恒濕箱內(nèi)進(jìn)行測試。

三、測試數(shù)據(jù)

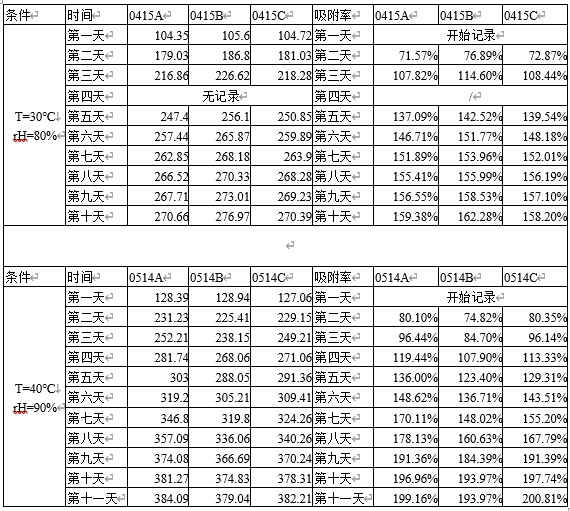

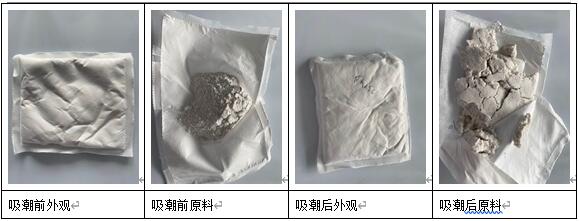

1. 在溫度為30度時(shí)，當(dāng)濕度為80%時(shí)，十天吸附可達(dá)到160%左右

2. 在溫度為40度時(shí)，當(dāng)濕度為90%時(shí)，十天吸附可達(dá)到200%左右

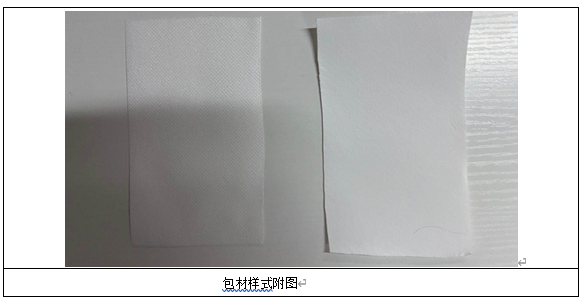

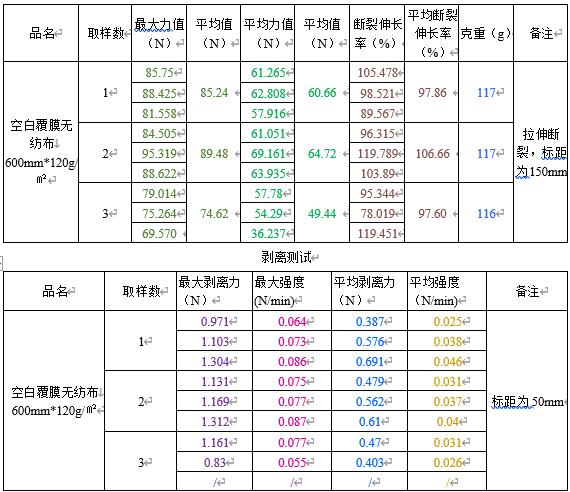

拉力測試

1. 測試所得包材拉力較大，韌性較好，不易破裂。斷裂伸長率較大，有較好的延展性。

2. 撕裂強(qiáng)度較大，能很少的減少滲漏問題。

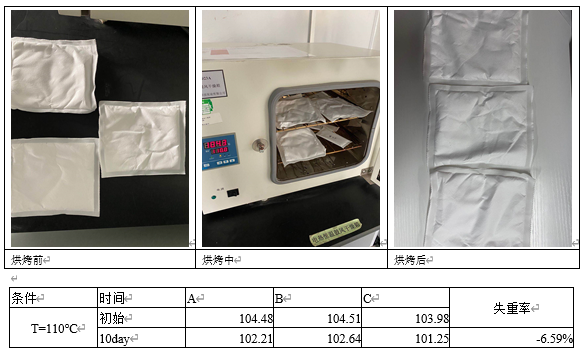

1. 失重率較低，說明原料含水率較低。

2. 包材無破損，能耐高溫保存。

*以上數(shù)據(jù)來源于春旺實(shí)驗(yàn)室，轉(zhuǎn)載請保留鏈接并注明出處。
